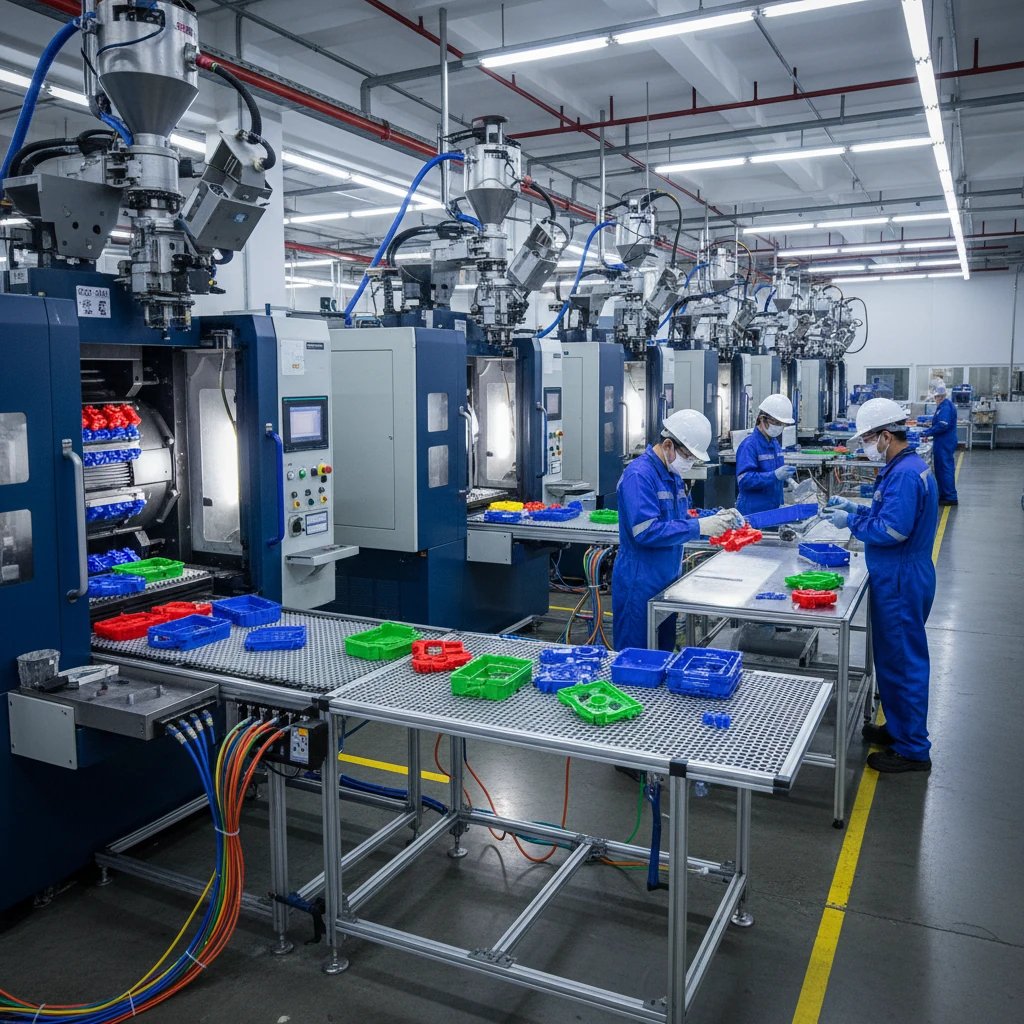

تولید قطعات پلاستیکی

تجهیزات و مکانیزم های عملکردی در سیستم های تزریق

اجزای کلیدی یک قالب پلاستیکی و نحوه کار آن ها

یک قالب پلاستیکی فراتر از دو بلوک فلزی ساده است؛ بلکه سیستمی کاملا مکانیکی و پویاست که از ده ها یا صدها قطعه متحرک و ثابت تشکیل شده است. بخش ثابتی که به قسمت تزریق دستگاه متصل است، مواد مذاب را دریافت کرده و از طریق شبکه ای از راهگاه ها به حفرات هدایت می کند. بخش متحرک که به گیره دستگاه متصل است، پس از اتمام زمان خنک کاری باز شده و قطعه را رها می سازد. مکانیزم های پران شامل صفحات، پین ها و بوش های بیرون انداز، وظیفه دارند قطعه شکل گرفته را بدون ایجاد کوچکترین اعوجاج یا تغییر شکل، از درون حفرات خارج کنند. برای قطعاتی که دارای شیارهای جانبی یا رزوه های داخلی هستند، از مکانیزم های پیچیده تری مانند کشویی های زاویه دار یا سیستم های موتوردار بازکننده رزوه استفاده می شود که هماهنگی آن ها با زمان بندی باز و بسته شدن گیره ها بسیار حیاتی است.

سیستم های خنک کننده و تاثیر آن ها بر کیفیت نهایی

زمان مورد نیاز برای خنک شدن پلاستیک در داخل حفرات، بخش عمده ای از زمان هر چرخه تولید را به خود اختصاص می دهد و مدیریت این حرارت، نقش تعیین کننده ای در کیفیت قطعات پلاستیکی دارد. شبکه ای از کانال های عبور آب سرد در سراسر بلوک های فلزی طراحی و ماشینکاری می شود تا حرارت ماده مذاب را با بالاترین سرعت و به صورت کاملا یکنواخت دفع کند. اگر خنک کاری در بخشی از قطعه سریع تر از بخش دیگر انجام شود، تنش های پسماند در ساختار پلیمر ایجاد شده و قطعه پس از خروج دچار تاب دیدگی یا تغییر ابعاد خواهد شد. استفاده از تکنیک های نوین مانند ایجاد کانال های خنک کاری منطبق با هندسه قطعه با استفاده از پرینت سه بعدی فلزات، توانسته است زمان چرخه تولید را به شکل چشمگیری کاهش داده و یکنواختی ابعادی را در محصولات به شدت افزایش دهد.

فرآیند تولید انبوه و ملاحظات کیفی

مراحل تزریق مذاب و تولید قطعات پلاستیکی

تولید قطعات پلاستیکی در مقیاس صنعتی، نیازمند تنظیم دقیق پارامترهای دستگاه تزریق است. این پارامترها شامل دمای مناطق مختلف سیلندر، سرعت چرخش مارپیچ، فشار و سرعت تزریق مذاب، فشار نگهدارنده و زمان خنک کاری می باشد. مواد خام پس از ذوب شدن و رسیدن به ویسکوزیته مطلوب، با سرعت و فشار محاسبه شده به داخل حفرات تزریق می شوند. پس از پر شدن حفرات، دستگاه برای جبران انقباض ناشی از سرد شدن پلاستیک، فشار نگهدارنده ای را برای مدت زمانی مشخص اعمال می کند. این مرحله برای جلوگیری از ایجاد فرورفتگی های سطحی یا مک دار شدن قطعات ضخیم بسیار ضروری است. پس از انجماد کامل، گیره های دستگاه باز شده و مکانیزم های بیرون انداز قطعه را به بیرون هدایت می کنند و دستگاه بلافاصله برای شروع چرخه بعدی آماده می شود تا تیراژ میلیونی محصولات محقق گردد.

استانداردهای بازرسی و کنترل کیفیت محصولات

تضمین کیفیت در خطوط تولید انبوه، نیازمند استقرار سیستم های بازرسی سخت گیرانه در حین و پس از تولید است. قطعات پلاستیکی خروجی باید از نظر عدم وجود عیوب ظاهری مانند سوختگی، رگه های رنگی، خطوط جوش ضعیف، حباب های هوا و پلیسه های اضافی در لبه ها مورد بررسی قرار گیرند. علاوه بر بازرسی های چشمی، از تجهیزات اندازه گیری دقیق اپتیکال و دستگاه های سنجش مختصات برای کنترل تلرانس های ابعادی استفاده می شود. تست های مخرب و غیرمخرب مکانیکی نیز روی نمونه های تصادفی انجام می گیرد تا میزان مقاومت قطعه در برابر ضربه، کشش و خمش ارزیابی شود. تنها با اجرای مستمر این پروتکل های کنترلی است که کارخانجات می توانند محصولاتی همگن و منطبق با استانداردهای بین المللی را به بازار عرضه کرده و اعتبار برند خود را در صنایع حساس مانند خودروسازی و پزشکی حفظ نمایند.

چالش های زیست محیطی و آینده صنعت

رویکردهای نوین در بازیافت ضایعات صنعتی

افزایش مصرف محصولات پلیمری، چالش های زیست محیطی جدی را به دلیل ماندگاری این مواد در طبیعت به همراه داشته است. به همین منظور، صنعت به سرعت در حال حرکت به سمت رویکردهای اقتصاد چرخشی و توسعه فرآیندهای بازیافت است. استفاده از درصدی از مواد بازیافتی باکیفیت در کنار مواد بکر، یکی از راهکارهای موثر برای کاهش ردپای کربن است. با این حال، استفاده از این مواد نیازمند دقت مضاعف در فرآیندهای ذوب و تزریق می باشد، زیرا ویسکوزیته و رفتار حرارتی مواد بازیافتی ممکن است نوساناتی داشته باشد. توسعه ماشین آلاتی با قابلیت فیلتراسیون مذاب در حین فرآیند و استفاده از مواد افزودنی بهبوددهنده خواص، توانسته است کیفیت محصولات تولید شده از مواد بازیافتی را به طرز چشمگیری ارتقا دهد و راه را برای تولید پایدار و دوستدار محیط زیست هموار سازد.

چشم انداز اتوماسیون و هوش مصنوعی در خطوط تولید

آینده صنایع ساخت و تولید بدون شک در گرو توسعه اتوماسیون و پیاده سازی مفاهیم صنعت است. استفاده از ربات های مفصلی با سرعت و دقت بسیار بالا برای خارج کردن قطعات از حفرات، چیدمان آن ها در بسته بندی ها و انجام عملیات ثانویه مانند مونتاژ یا جوشکاری اولتراسونیک، وابستگی خطوط تولید را به نیروی انسانی کاهش داده و ایمنی و راندمان را به شدت افزایش داده است. از سوی دیگر، ادغام سنسورهای هوشمند در داخل بلوک های فلزی و سیلندرهای دستگاه تزریق، امکان جمع آوری لحظه ای داده های دما، فشار و لزجت مواد را فراهم کرده است. الگوریتم های هوش مصنوعی با تحلیل این کلان داده ها قادرند انحرافات کیفی را پیش بینی کرده و تنظیمات دستگاه را به صورت خودکار و بدون نیاز به دخالت اپراتور اصلاح کنند که این امر به معنای حرکت به سوی کارخانجاتی با حداقل توقف و بالاترین سطح بهره وری است.

جمع بندی

فرآیند خلق محصولات پلیمری که امروزه بخش جدایی ناپذیری از زندگی روزمره و صنایع پیشرفته را تشکیل می دهند، مجموعه ای از فرآیندهای به هم پیوسته و به شدت مهندسی شده است. موفقیت در این عرصه با طراحی قالب پلاستیکی آغاز می شود؛ جایی که دانش سیالات و مقاومت مصالح به کمک نرم افزارهای شبیه سازی می آیند تا جریان مواد و تبادل حرارت را بهینه سازی کنند. در ادامه، ساخت قالب پلاستیکی با بهره گیری از ماشین آلات سی ان سی و عملیات حرارتی دقیق، بستر فیزیکی لازم را برای تولید فراهم می کند. این تجهیزات پیچیده، با تحمل فشارها و دماهای فوق العاده بالا، به مواد مذاب شکل بخشیده و میلیون ها نسخه یکسان از قطعات پلاستیکی را با کیفیتی بی نظیر به تولید می رسانند. مدیریت صحیح چرخه های تزریق، کنترل حرارت و استقرار سیستم های بازرسی کیفیت، تضمین کننده نهایی این فرآیند صنعتی هستند. با نگاهی به آینده، ترکیب این دانش با فناوری های نوینی همچون هوش مصنوعی، رباتیک و رویکردهای زیست محیطی مبتنی بر بازیافت، نشان دهنده چشم اندازی روشن و رو به رشد برای این صنعت عظیم است که می تواند با ارتقای بهره وری و کاهش اثرات مخرب بر طبیعت، به توسعه پایدار جوامع بشری کمک شایانی نماید.

سوالات متداول

در مرحله طراحی، مهندسان چگونه از ایجاد قطعات معیوب جلوگیری می کنند؟

مهندسان با استفاده از نرم افزارهای شبیه سازی پیشرفته، رفتار سیال پلیمری را تحت فشار و دمای بالا تحلیل می کنند. این تحلیل ها نقاط ضعف احتمالی مانند خطوط جوش، مکان های حبس هوا و نواحی مستعد افت فشار را پیش از ماشینکاری فیزیکی شناسایی می کنند. با تغییر ابعاد مجاری، تنظیم زوایای خروج و بهینه سازی سیستم خنک کاری در محیط نرم افزار، نقشه ها اصلاح شده و از بروز مشکلات کیفی و هزینه های اضافی در مراحل بعدی به طور کامل پیشگیری می شود.

چرا طراحی شبکه های خنک کننده در این تجهیزات از اهمیت بسیار بالایی برخوردار است؟

زمان انجماد پلیمر مذاب طولانی ترین بخش از چرخه تولید است. طراحی یک شبکه خنک کننده کارآمد که حرارت را به صورت یکنواخت و سریع از ماده دفع کند، نه تنها زمان تولید هر قطعه را کاهش داده و سودآوری را افزایش می دهد، بلکه از ایجاد تنش های پسماند ناشی از اختلاف دما جلوگیری می کند. خنک کاری نامتقارن اصلی ترین عامل کج شدگی، تاب دیدگی و از بین رفتن تلرانس های ابعادی در محصولات پلیمری می باشد.

ماشین کاری با دستگاه های کنترل عددی چه تاثیری در کیفیت محصولات نهایی دارد؟

ایجاد اشکال هندسی بسیار پیچیده و دستیابی به تلرانس های ابعادی در حد چند میکرون، تنها با استفاده از دستگاه های کنترل عددی رایانه ای امکان پذیر است. دقت بالای این ماشین آلات باعث می شود تا بلوک های فلزی کاملا بر یکدیگر منطبق شوند و از خروج مواد مذاب به شکل پلیسه جلوگیری گردد. علاوه بر این، کیفیت سطح و صیقل کاری فوق العاده ای که توسط این تجهیزات ایجاد می شود، خروج راحت قطعه از حفرات را تضمین کرده و ظاهر محصول نهایی را کاملا یکدست و بدون خط و خش می سازد.

برای کاهش اثرات مخرب محیط زیستی در این صنعت چه راهکارهایی در حال اجراست؟

این صنعت در حال حرکت به سمت اقتصاد چرخشی است که در آن استفاده از مواد پلیمری بازیافتی در کنار گرانول های بکر به شدت گسترش یافته است. ماشین آلات مدرن به سیستم های پیشرفته فیلتراسیون مذاب مجهز شده اند تا ناخالصی های موجود در مواد بازیافتی را پیش از ورود به حفرات جدا کنند. همچنین استفاده از محرک های تمام الکتریکی به جای سیستم های هیدرولیک قدیمی، مصرف انرژی را در کارخانجات کاهش داده و به کاهش چشمگیر ردپای کربن کمک می کند.
